CARATTERISTICHE GENERALI E IMPIEGHI
Acciaio che presenta elevata resistenza all'usura e discreta stabilita'
dimensionale nel corso del trattamento termico.
Fra gli impieghi principali ricordiamo:
-
cilindri per lminatoi a freddo di nastri e laminatoi schiacciafilo
-
coltelli circolari e lame da cesoia
-
stampi per minuerie metalliche
-
punzoni e matrici per imbutitura
-
stampi per sinterizzazione
-
rulli profilatori
-
ferri trancia
-
stampi per materie plastiche
STATO DI FORNITURA
Ricotto HB ≤ 240
GRADO DI LAVORABILITA' ALLO STATO RICOTTO
Circa il 50% rispetto all'acciaio UNI C100KU
|

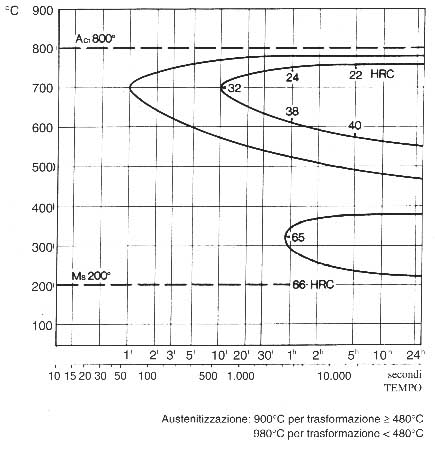

TRATTAMENTI TERMICI
Ricottura isotermica:
-
riscaldo a 850 °C con permanenza a temperatura
da 1/2 ora ad 1 ora
-
discesa libera in forno a 770 °C e permanenza
a temperatura di 10 ore
-
discesa 10 °C/h fino a 720 °C
-
raffreddamento in aria
Durezza massima: 240 HB
Distensione:
Da eseguirsi dopo le lavorazioni meccaniche e prima del trattamento
termico finale.
-
riscaldo a 650 ¸ 700 °C con permanenza
di 4 ¸ 6 ore
-
raffreddamento in forno fino a 300 ¸ 350 °C
-
raffreddamento in aria
Tempra:
-
1° preriscaldo a 350 ¸ 450 °C
-
2° preriscaldo a 750 ¸ 850 °C o in
bagno di sale a 850 °C
-
austenitizzazione a 960 ¸ 1000 °C
-
raffreddamento in olio fluido
Durezza dopo tempra: 64 ¸ 65 HRC

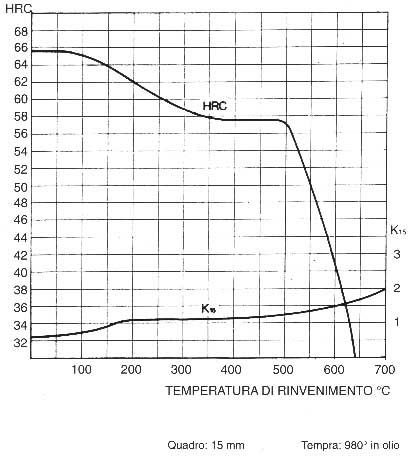

Rinvenimento:
Riscaldo e mantenimento per almeno 2 ¸ 3
ore nell'intervallo 150 ¸ 300 °C secondo
le esigenze di durezza richieste
|
