CONDIZIONI PER LA CORROSIONE FILIFORME

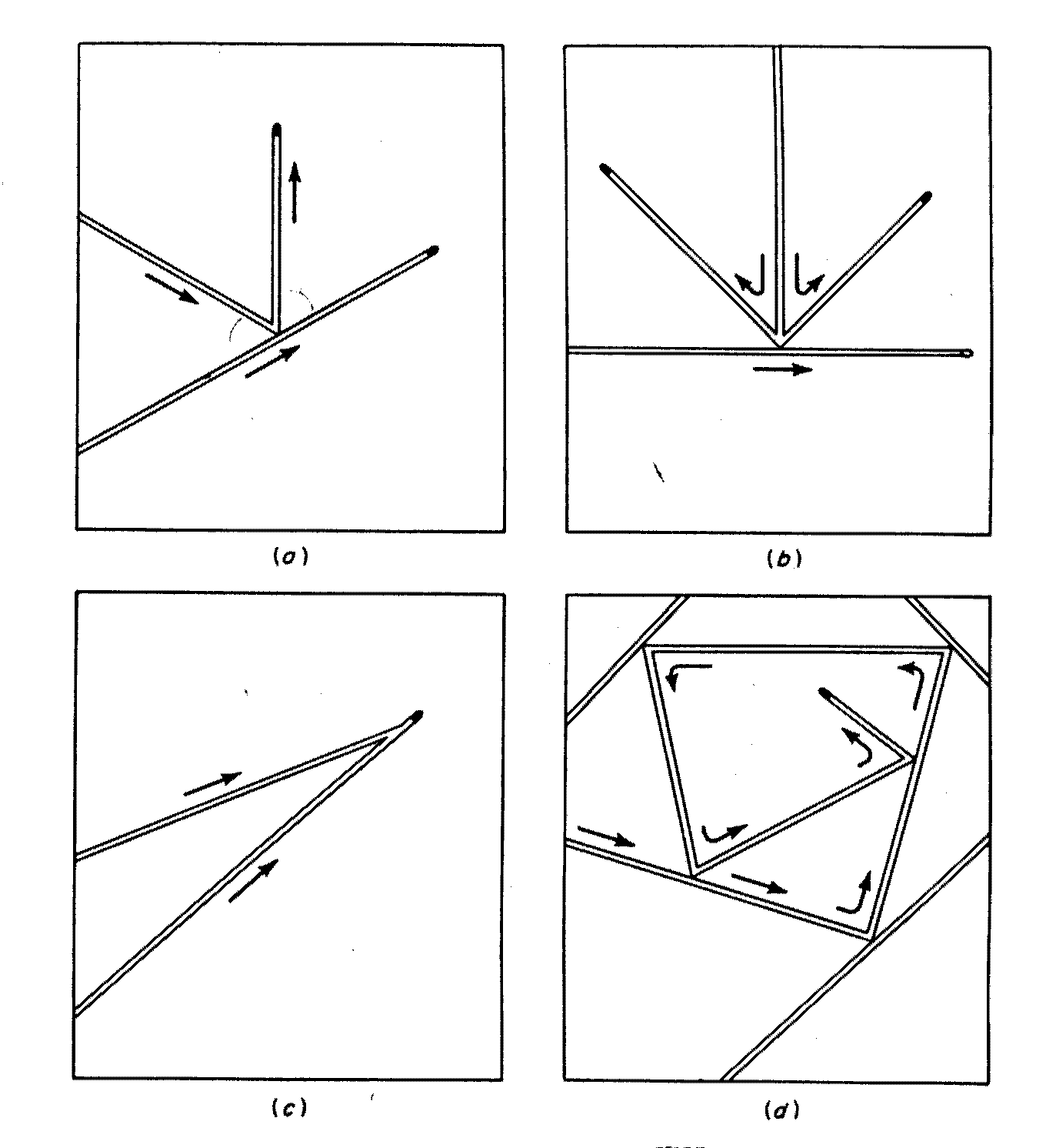

L’attacco filiforme sull’alluminio è osservato molto nelle regioni a clima caldo (aree tropicali, zone costiere) e negli ambienti industriali fortemente inquinati. Esso avviene solo nell’ atmosfera e l’ umidità relativa è il fattore più importante. In pratica per la corrosione filiforme sono necessarie le seguenti condizioni: ALTA UMIDITA’ RELATIVA (60-95 %, T ambiente) RIVESTIMENTO PERMEABILE all’ACQUA PRESENZA DI CONTAMINANTI (sali, cloruri) nel RIVESTIMENTO o all’ INTERFACCIA RIVESTIMENTO ­ SUBSTRATO DIFETTI NEL RIVESTIMENTO Il range di umidità relativa ideale affinché la corrosione filiforme possa svilupparsi è dell’ 80-95 % (ma in alcuni casi si osserva la formazione di filamenti con umidtà minore del 30% a 40°C ). L’influenza della temperatura sullo sviluppo dei filamenti non è molto importante. La temperatura di massima crescita si attesta comunque sui 40°C. Essi tendono a crescere più facilmente al di sotto di ricoprimenti sottili che non di quelli molto spessi. La direzione di crescita è solitamente quella di laminazione. La velocità di crescita dei filamenti è di ca. 0.1 mm/giorno. La profondità di questi canalicoli è di ca. 15 µm. L’uso di pretrattamenti contenenti fosfati e cromati tende a rallentare la corrosione filiforme ma non riesce a bloccarla completamente. Sull’alluminio verniciato si è osservato che i filamenti possono attraversarsi l’un l’altro, congiungersi, ramificarsi, ricominciare, sormontarsi. Nuovi studi affermano che i filamenti non si attraversano mai l’un l’altro e che gli eventuali incroci sono dati dalla crescita di nuovi. Nella figura 3 sono rappresentati i vari casi. Figura 3 Riflessione di filamenti Scissione di filamenti Congiunzione di filamenti Morte di un filamento intrappolato
