Erosione per un componente di un sistema a vapore

Materiale Low-alloyed carbon steel ( 13 CrMo 44 ).correrosione(gif22k)

Sistema Sistema a vapore.

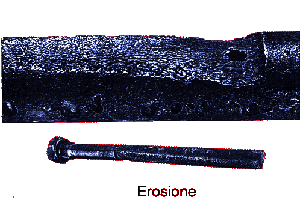

Parte Bulbo di un termometro di una turbina a vapore.

Fenomeno Corrosione per erosione.

Aspetto Il materiale e' uniformemente eroso sul punto di perdita perpendicolarmente alla direzione di scorrimento e localmente eroso su entrambi i lati.

Tempo di degradazione 15 anni.

Ambiente Vaporizzi supercaldi. Temperatura: 495°C; pressione: 100bar; velocita': 37m/s.

Causa Il termometro e' stato posizionato subito al di sotto del getto di raffreddamento.

(Le gocce d’acqua sono sempre presenti nell’erosione causata dal vapore).

Rimedio Il bulbo del termometro va sostituito e ricollocato piu' lontano dal getto di raffreddamento.
